Präzisions-Produktions-Drehmaschinen

Präzisionsdrehmaschinen mit CNC-Steuerung

Hochpräzisions-Produktions-Drehmaschine Hochpräzisions-Produktions-Drehmaschine Hochpräzisions-Produktions-Drehmaschine Präzisionsdrehmaschinen mit CNC-Steuerung

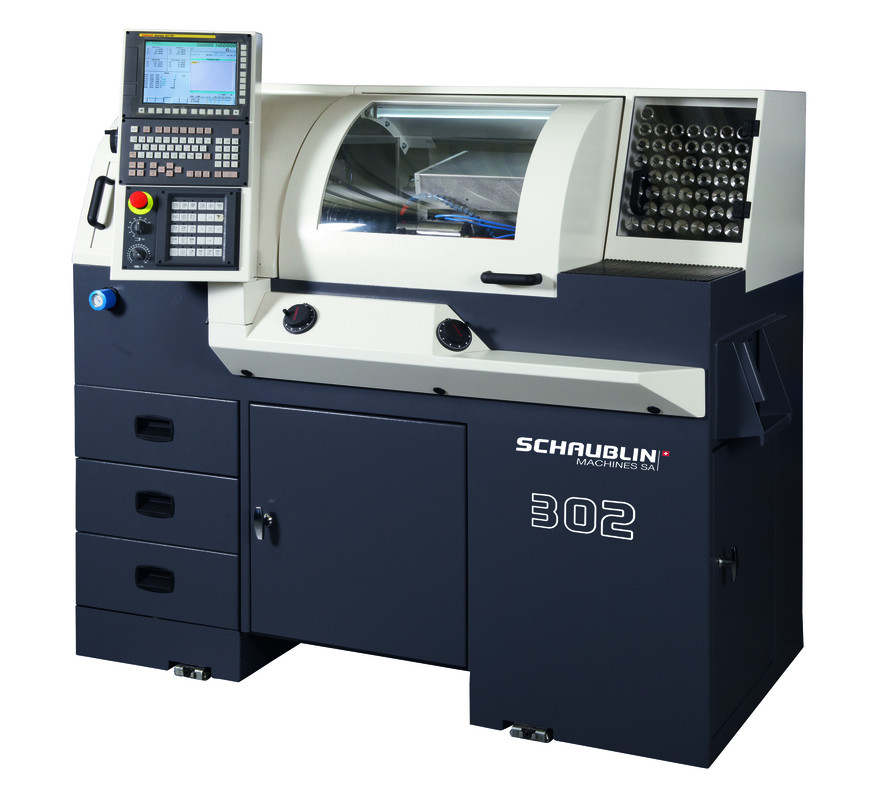

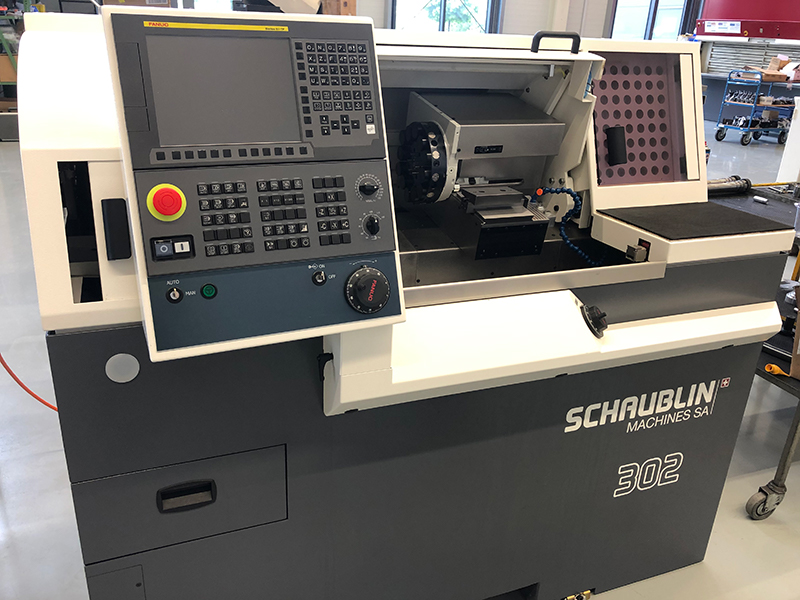

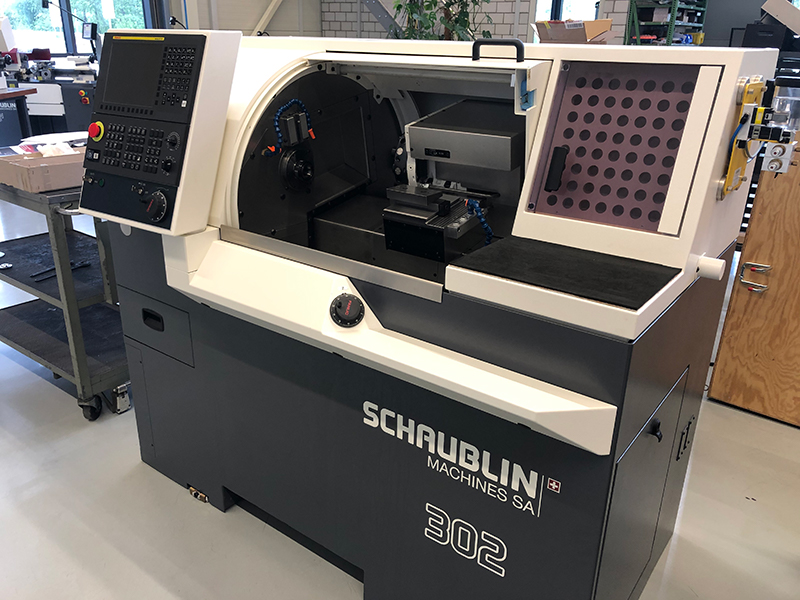

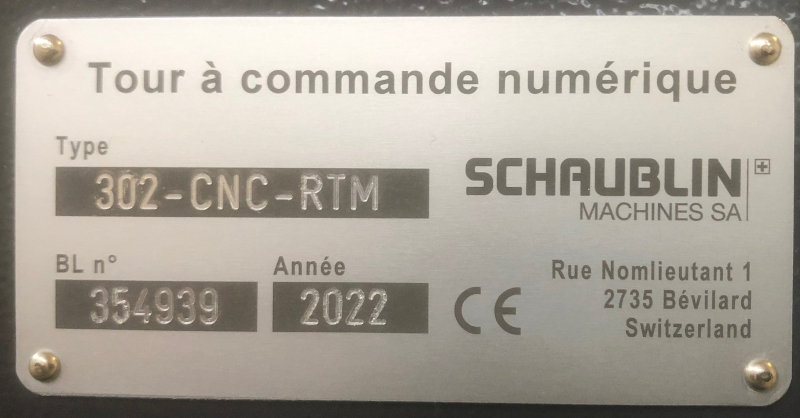

302 | Hochpräzisions-Produktions-Drehmaschine

Drehen, Schleifen, Bohren, Fräsen und mehr – mit 12 Werkzeugplätzen im Sauter Revolverkopf sowie optionalen Schleif- und Fräsapparaten punktet die neue Universal Präzisions- und Produktions-Drehmaschine 302 in der Bauteilherstellung. Die 3012 ist geeignet zur wirtschaftlichen Komplettbearbeitung sowohl von hochpräzisen Komponenten in kleinen als auch in großen Fertigungsserien. Ausgerüstet mit konstruktiven Besonderheiten sowie SCHAUBLIN Spanntechnologie sind Komponentenhersteller in der Lage, die hohen Qualitätsansprüche der Industrie wirtschaftlich zu realisieren.

Technische Besonderheiten

Spitzenhöhe über dem Schlitten 40 mm
Maximaler Drehdurchmesser 200 mm
Drehlänge mit Spannzangen W20/W25 200 mm
Abstand zwischen den Spitzen 220 mm
Spindel für "SCHUABLIN"-Spannzangen W20/W25
Spindeldrehzahl 50 - 8‘000 min-1
Leistung Dauer-/Unterbrochen 7.5 / 9 kW
C-Achse - Max. Benutzung 20%
Drehmoment Dauer-/Unterbrochen 11.9 - 14.3 mm
Programmierbarer Wegschritt 0,001°
Spindelblockierung Yes
Spindeldurchlass mit Arretierung (ohne Spannschlüssel) W20/W25 17 mm / 21 mm
Max. Stangendurchlass mit Spannzange W20/W25 14.5 mm / 19 mm
Regulierbar axiale Spannkraft bei 5 Bar 500 daN
Maximale Spindeldrehzahl 6'000 min-1
Querweg, X-Achse 150 mm
Auflösung, X-Achse (Radius) 0.00005 mm
Kugelumlaufspindel, Ø x Steigung 20x4 mm
Längsweg, Z-Achse 240 mm
Auflösung, Z-Achse 0.0001 mm
AKugelumlaufspindel, Ø x Steigung 20x4 mm
Eilgänge, X- und Z-Achse 16 m/min
Anzahl des radial Werkzeughalter (gemäß Ø des Teiles) 2
Anzahl des frontal Werkzeughalter (gemäß Ø des Teiles) 2- >5
Größter Schaftquerschnitt der Werkzeuge (MULTIFIX/SMSA) 12x12 mm
Werkzeugspannvorrichtung für Spannzange ESX 20/ESX 9
Fräsapparat und Schleifapparat (optionen) Yes
Aufnahme Konus der Pinole MORSE 2
Verfahrweg 250 mm
Möglichkeiten des motorisierten Reitstocks Yes

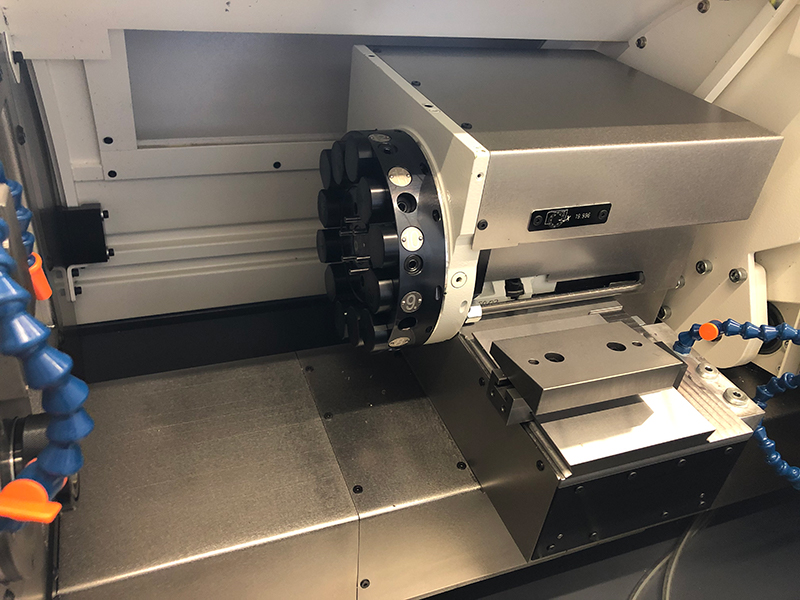

Anzahl der revolverpositionen 12
Anzahl der revolverpositionen für angetriebene Werkzeuge 6
Normalisierte Befestigung der Werkzeughalter VDI 16
Spindeldrehzahl 6000 RPM
Leistung Dauer/Unterbrochen 1/1.3 kW
Dauer/Unterbrochene Leistung 3/7.5 Nm
Fassungsvermögen des Tanks 55 l.
Pumpenfördermenge 10 l/min
Pumpenförderdruck 0,5 bar
Ungefähres Nettogewicht 1100 kg
Maschinenabmessungen in mm LxTxH 1'734x1007x1'590

Verkaufsbroschüre (PDF-Format | 6,2 MB)

Anfrage

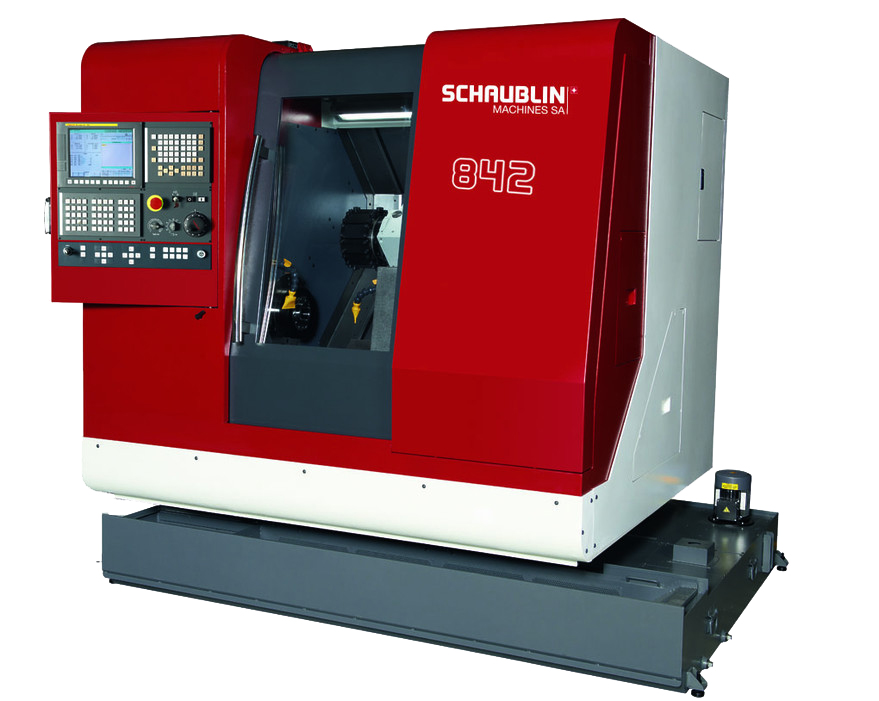

842 | Hochpräzisions-Produktions-Drehmaschine

Eine Hochpräzisionsmaschine, ideal geeignet für komplexe Anwendungen wie auch für Hartdrehen. Dank einer robusten Bauweise können unsere Maschinen perfekt an Ihre spezifischen Einsatzgebiete angepasst werden. Es sind mehrere Ausführungen erhältlich. Die Standardausführung ist mit einem vorderen Revolver VDI 30 mit 16 Positionen ausgestattet.

Technische Besonderheiten

Maximaler Drehdurchmesser 300 mm
Lenweg X 400 mm
Max. Distanz zwischen den Spitzen 470 mm
Spindelnase ISO A2-5
Maximaler Stangendurchlass 42 mm
Motor mit C-Achse Déporté
Leistung Dauer-/Unterbrochen 7.5 kW/-15 kW
Drehmoment Dauer-/Unterbrochen 47 Nm/126 Nm
Drehzahlbereich 50-6'000 min-1
Ungefähres Nettogewicht der Maschine 3'300 Kg
Maschinenabmessungen LxTxH 1895x1783x1947 mm

Verkaufsbroschüre (PDF-Format | 6 MB)

Anfrage

842 Mi | Hochpräzisions-Produktions-Drehmaschine

Eine Hochpräzisionsmaschine, ideal geeignet für komplexe Anwendungen wie auch für Hartdrehen. Das modell ist mit einer Motor-Spindel ausgestattet und verfügt über einen Revolver mit 12 höchst präzisen Positionen. Reitstock und Gegenspindel sind optional erhältlich.

Technische Besonderheiten

Maximaler Drehdurchmesser 300 mm
Lenweg X 400 mm
Max. Distanz zwischen den Spitzen 450 mm
Distance max entre nez de broches 642 mm
Spindelnase ISO A2-5
Maximaler Stangendurchlass 42 mm
Motor mit C-Achse Intégré
Leistung Dauer-/Unterbrochen 24 kW/30 kW
Drehmoment Dauer-/Unterbrochen 72 Nm/90 Nm
Drehzahlbereich 50-6'000 min-1
Ungefähres Nettogewicht der Maschine 3'600 Kg
Maschinenabmessungen LxTxH 1895x1783x1947 mm

Verkaufsbroschüre (PDF-Format | 6 MB)

Anfrage

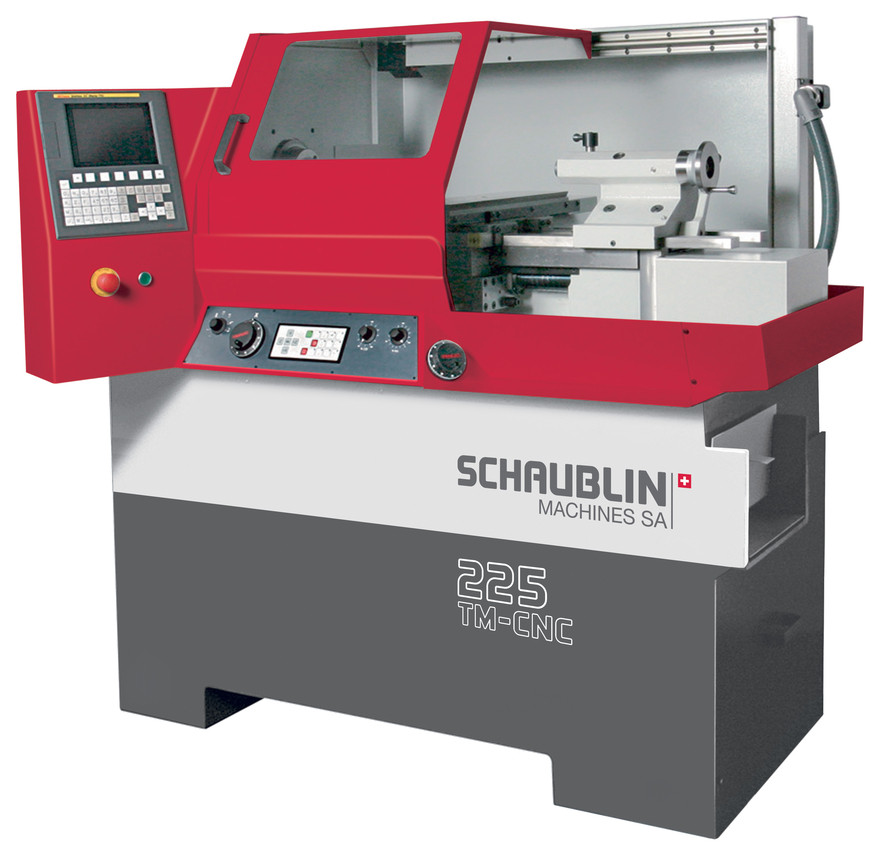

225 TMi-CNC | Hochpräzisions-Drehmaschine mit außergewöhnlichen Charakteristiken

NEUE MASCHINE. Mit C-ACHSE, 8.000 min-1, elegantes Design. Präzisionsdrehmaschinen mit numerischer Steuerung von Fanuc. Diese Maschinen können wie eine Drehmaschine konventioneller Bauart über Handräder oder mit CNC-Steuerung betrieben werden. Die Funktion Turn Mate ist ganz einfach in der Anwendung und erfordert keine Kenntnisse auf dem Gebiet der ISO-Programmierung. Spindelkopf des Typs A2-4. Diese Drehmaschinen eignen sich insbesondere für das hart drehen.

Technische Besonderheiten

Maximaler Drehdurchmesser 270 mm
Drehlänge mit Spannzangen W20/W25 100 mm
Hauptspindel, Leistung Dauer-/Unterbrochen 2.2 kW / 5.5 kW
Spindeldrehzahl, stufenlos regelbar 50 - 8‘000 min-1
Max. Stangendurchlass mit B45-Spannzange 36 mm
Verfahrweg, X-Achse / Z-Achse 190 mm / 410 mm
Werkzeugspannvorichtung für Spannzange ESX 20
Größter Schaftquerschnitt der Werkzeuge 16 x 16 mm

Verkaufsbroschüre (PDF-Format | 2 MB)

Anfrage

Zurück zur Auswahl

Präzisionsdrehmaschinen der CCN-Reihe

Präzisionsdrehmaschinen der CCN-Reihe

Präzisionsdrehmaschinen der CCN-Reihe Präzisionsdrehmaschinen der CCN-Reihe

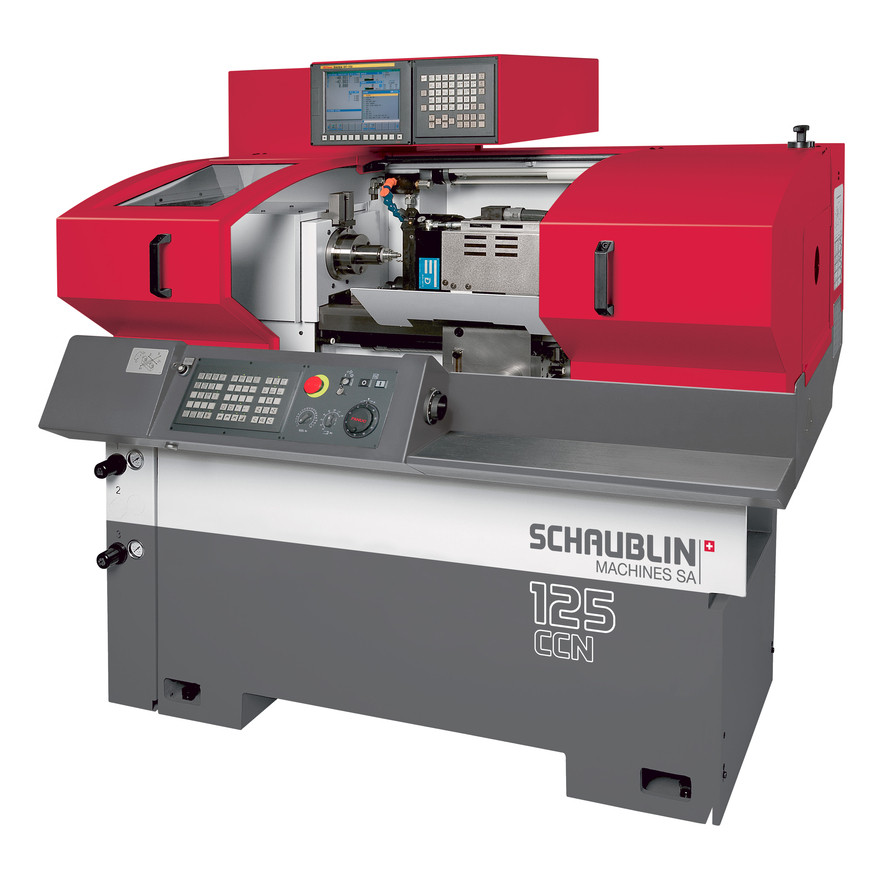

125-CCN | Hochpräzisions-Drehmaschine mit drei simultanen Achsen

Präzisionsdrehmaschinen mit numerischer Steuerung von Fanuc. Ausführung L-T für lineare Drehbearbeitung. Spindelkopf des Typs D1-3" für Schaublin-Spannzange B32. Diese Maschine wird für die Drehbearbeitung von kleinen und mittelgroßen Werkstücken eingesetzt. Diese Drehmaschine ist für die Herstellung von Prototypen und von Werkstücken in kleinen bis mittleren Serien ausgelegt. Sie eignet sich insbesondere für das hart drehen.

Technische Besonderheiten

Maximaler Drehdurchmesser 270 mm
Drehlänge mit Spannzangen B32 409 mm (LT) / 265 mm
AC-Motorantrieb, Leistung Dauer-/Unterbrochen 5.5 kW / 7.5 kW
Spindeldrehzahl, stufenlos regelbar 50 - 5‘000 min-1
Max. Stangendurchlass mit D1-3/A2-4-Spannzange 24 mm / 32 mm
Verfahrweg, X-Achse / Z-Achse 200 mm / 415 mm
Regulierbar axiale Spannkraft 1‘150 daN

Verkaufsbroschüre (PDF-Format | 4,7 MB)

Anfrage

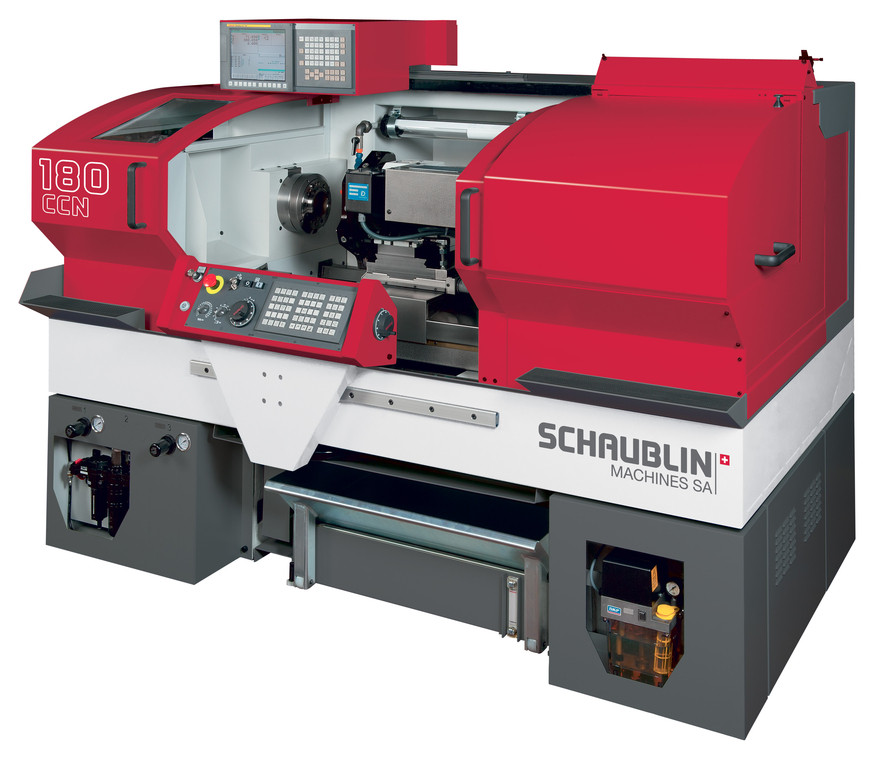

180-CCN | Hochpräzisions-Drehmaschine mit drei simultanen Achsen

Präzisionsdrehmaschinen mit numerischer Steuerung von Fanuc. Ausführung R-T für die Drehbearbeitung mit einem Revolver mit 8 festen Werkzeugen. Spindelkopf des Typs A2-5 für Schaublin-Spannzangen B32 / B45. Diese Maschine wird für die Drehbearbeitung von mittelgroßen und großen Werkstücken eingesetzt. Diese Drehmaschine ist für die Herstellung von Prototypen und von Werkstücken in kleinen bis mittleren Serien ausgelegt. Sie eignet sich insbesondere für das hart drehen.

Technische Besonderheiten

Maximaler Drehdurchmesser 270 mm
Drehlänge mit Spannzangen B32 409 mm (LT) / 265 mm
AC-Motorantrieb, Leistung Dauer-/Unterbrochen 5.5 kW / 7.5 kW
Spindeldrehzahl, stufenlos regelbar 50 - 5‘000 min-1
Max. Stangendurchlass mit D1-3/A2-4-Spannzange 24 mm / 32 mm
Verfahrweg, X-Achse / Z-Achse 200 mm / 415 mm
Regulierbar axiale Spannkraft 1‘150 daN

Verkaufsbroschüre (PDF-Format | 2,7 MB)

Anfrage

Zurück zur Auswahl

Rectifiage-Dreharbeiten

Rectifiage Dreharbeiten

Rectifiage-Dreharbeiten

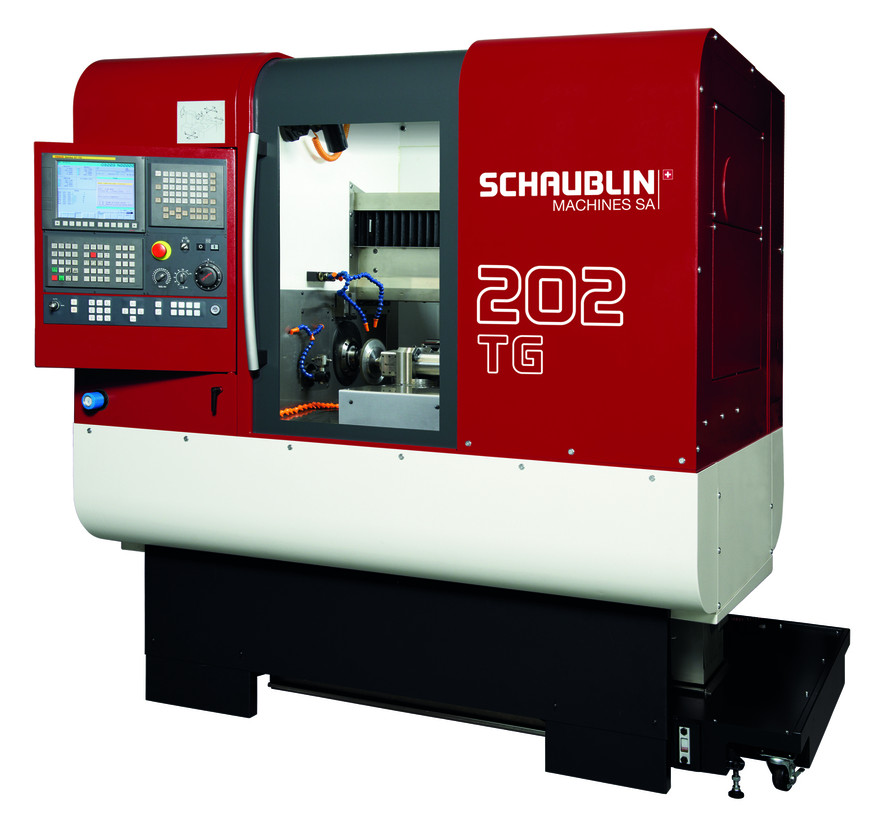

202 TG | Schleifen und Drehmaschine

Technische Besonderheiten

Maximaler Drehdurchmesser 80 mm
Drehlänge mit Spannzangen W25 150 mm
Spindeldrehzahl, stufenlos regelbar 50 - 7‘000 min-1
Max. Stangendurchlass mit W25-Spannzange 19 mm
Dauer/Unterbrechende Leistung 26.1 / 35.1 Nm
Weg X1, X2-Achse/Z1, Z2-Achse 150 mm/300 mm

Verkaufsbroschüre (PDF-Format | 3,3 MB)
Zubehör-Katalog (PDF-Format | 14,3 MB)

Anfrage
Konventionelle Hochpräzisions-Drehmaschinen

Konventionelle Drehmaschinen

Konventionelle Hochpräzisions-Drehmaschinen Konventionelle Hochpräzisions-Drehmaschinen Konventionelle Hochpräzisions-Drehmaschinen Konventionelle Hochpräzisions-Drehmaschinen Konventionelle Hochpräzisions-Drehmaschinen

70-CF | Konventionelle Hochpräzisions-Drehmaschinen

Eine bewährte Maschine, die aufgrund ihrer Vorzüge und Anwendungsmöglichkeiten weltweit einen hervorragenden Ruf genießt. Im Sinne dieser Tradition hat SCHAUBLIN MACHINES SA die Leistungskennwerte der Drehmaschinen 70-CF weiter verbessert und ihre Bedienung noch einfacher gestaltet. Ausstattung mit W12-Spannzange.

Technische Besonderheiten

Max. zulässiger Durchmesser über dem Bett 130 mm
Max. Spitzenabstand 275 mm
Hauptspindel, Leistung Dauerbetrieb 1.1 kW
Spindeldrehzahl, stufenlos regelbar 100 - 5‘000 min-1
Max. Stangendurchlass mit W12-Spannzange 8.2 mm
Max. Spindeldrehzahl 3‘000 min-1
Verfahrweg (manuell) des Schlittens auf dem Bett 302 mm
Verfahrweg, X-Achse / Z-Achse 65 mm / 60 mm

Verkaufsbroschüre (PDF-Format | 1,8 MB)

Anfrage

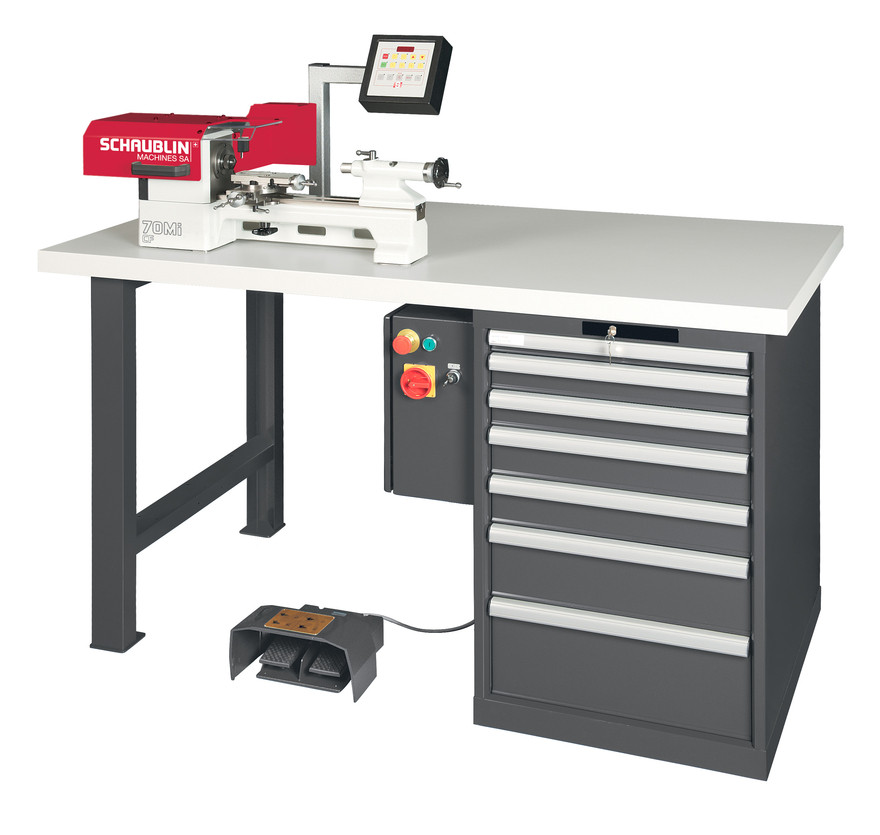

70 Mi-CF| Konventionelle Hochpräzisions-Drehmaschinen

Eine bewährte Maschine, die aufgrund ihrer Vorzüge und Anwendungsmöglichkeiten weltweit einen hervorragenden Ruf genießt. Diese Drehmaschine ist mit einem integrierten Motor ausgestattet (Modellkürzel Mi), der für Drehzahlen bis 8000 min-1 ausgelegt ist. Der integrierte Motor sorgt durch den Direktantrieb der Spindel für geringere Vibrationen. Ausstattung mit W12-Spannzange.

Technische Besonderheiten

Max. zulässiger Durchmesser über dem Bett 130 mm
Max. Spitzenabstand 275 mm
Hauptspindel, Leistung Dauerbetrieb 0.75 kW
Spindeldrehzahl, stufenlos regelbar 100 - 8‘000 min-1
Max. Stangendurchlass mit W12-Spannzange 8.2 mm
Max. Spindeldrehzahl 3‘000 min-1
Verfahrweg (manuell) des Schlittens auf dem Bett 280 mm
Verfahrweg, X-Achse / Z-Achse 65 mm / 60 mm

Verkaufsbroschüre (PDF-Format | 1,8 MB)

Anfrage

Zurück zur Auswahl

102 N-CF| Konventionelle Hochpräzisions-Drehmaschinen

Eine bewährte Maschine, die aufgrund ihrer Vorzüge und Anwendungsmöglichkeiten weltweit einen hervorragenden Ruf genießt. Im Sinne dieser Tradition hat SCHAUBLIN MACHINES SA die Leistungskennwerte der Drehmaschinen 102N-CF weiter verbessert und ihre Bedienung noch einfacher gestaltet. Ausstattung mit W20-Spannzange.

Technische Besonderheiten

Max. zulässiger Durchmesser über dem Bett 130 mm
Max. Spitzenabstand 275 mm
Hauptspindel, Leistung Dauerbetrieb (Werkbank/Gusskastenfuß) 1.5 kW / 4.2 kW
Spindeldrehzahl, stufenlos regelbar 100 - 5‘000 min-1
Max. Stangendurchlass mit W20/W25-Spannzange 14.5 mm / 19 mm
Verfahrweg (manuell) des Schlittens auf dem Bett 442 mm
Verfahrweg, X-Achse / Z-Achse 100 mm / 90 mm

Verkaufsbroschüre (PDF-Format | 2,3 MB)

Anfrage

Zurück zur Auswahl

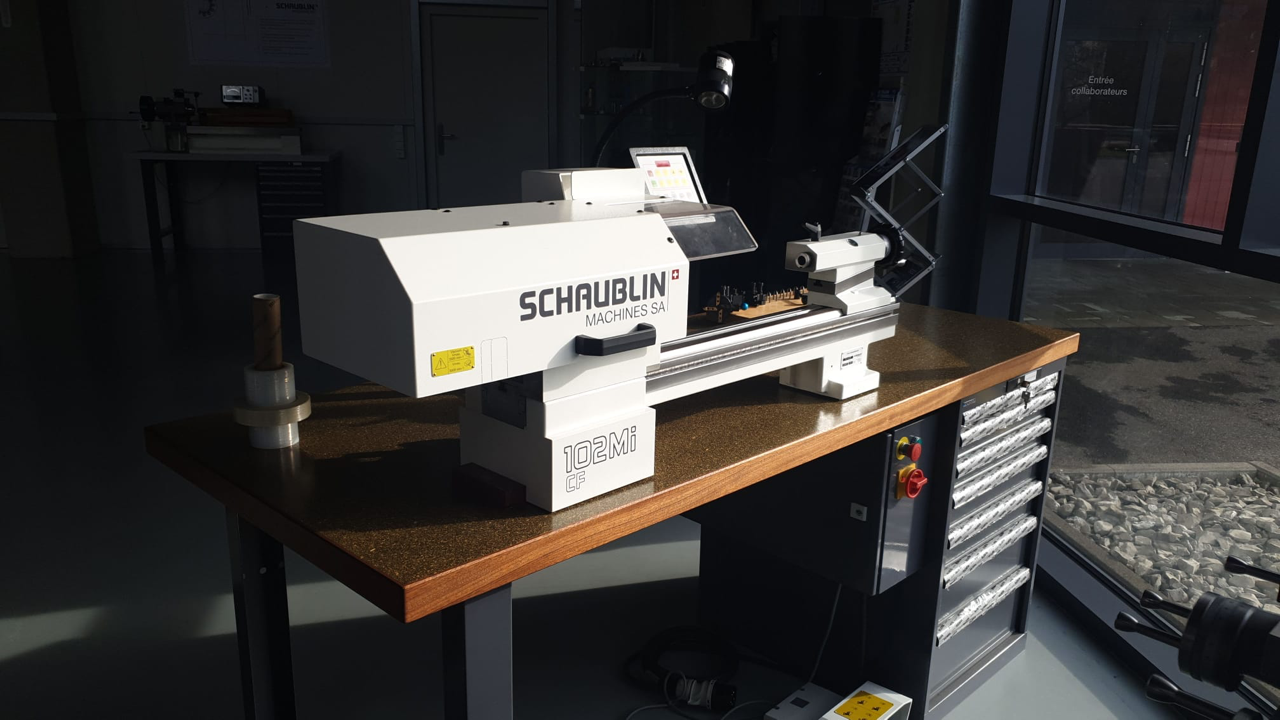

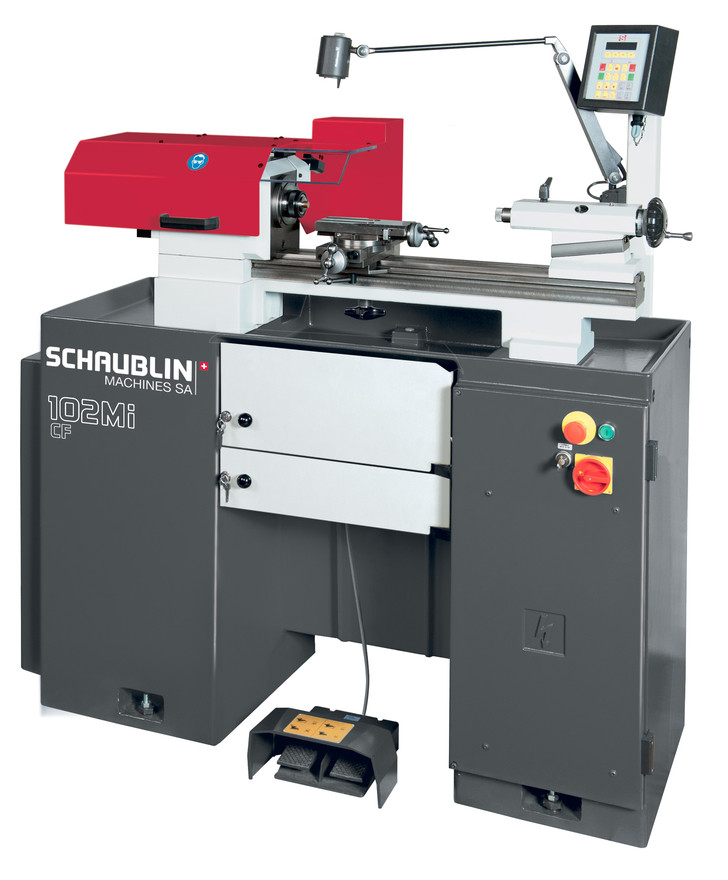

102 Mi-CF| Konventionelle Hochpräzisions-Drehmaschinen

Eine bewährte Maschine, die aufgrund ihrer Vorzüge und Anwendungsmöglichkeiten weltweit einen hervorragenden Ruf genießt. Diese Drehmaschine ist mit einem integrierten Motor ausgestattet (Modellkürzel Mi), der für Drehzahlen bis 6000 min-1 ausgelegt ist. Der integrierte Motor sorgt durch den Direktantrieb der Spindel für geringere Vibrationen. Ausstattung mit W20-Spannzange.

Technische Besonderheiten

Max. zulässiger Durchmesser über dem Bett 200 mm
Max. Spitzenabstand 470 mm
Hauptspindel, Leistung Dauerbetrieb (Werkbank/Gusskastenfuß) 1.5 kW / 2 kW
Spindeldrehzahl, stufenlos regelbar 100 - 6‘000 min-1
Max. Stangendurchlass mit W20/W25-Spannzange 14.5 mm / 19 mm
Verfahrweg (manuell) des Schlittens auf dem Bett 442 mm
Verfahrweg, X-Achse / Z-Achse 100 mm / 90 mm

Verkaufsbroschüre (PDF-Format | 2,5 MB)

Anfrage

Zurück zur Auswahl

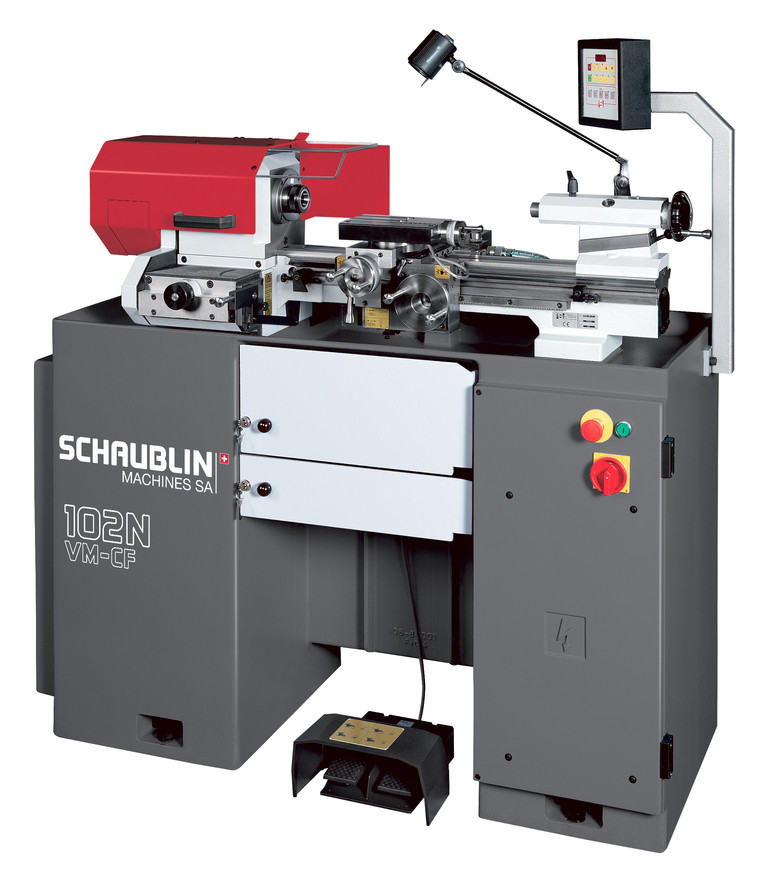

102 N-VM-CF| Konventionelle Hochpräzisions-Drehmaschinen

Eine bewährte Maschine, die aufgrund ihrer Vorzüge und Anwendungsmöglichkeiten weltweit einen hervorragenden Ruf genießt. Aus mehr als 800 mechanischen Einzelteilen bestehende Maschine mit einer Leitspindel, die sich insbesondere zur Bearbeitung von Gewinden und anderen besonderen Bearbeitungsmerkmalen eignet. Ausstattung mit W25-Spannzange.

Technische Besonderheiten

Max. zulässiger Durchmesser über dem Bett 200 mm
Max. Spitzenabstand 450 mm
Hauptspindel, Leistung Dauerbetrieb 4.2 kW
Spindeldrehzahl, stufenlos regelbar 100 - 3‘000 min-1
Max. Stangendurchlass mit W20/W25-Spannzange 14.5 mm / 19 mm
Verfahrweg, X-Achse / Z-Achse 100 mm / 90 mm
Größter Weg des Kreuzsupports auf der Wange 400 mm

Verkaufsbroschüre (PDF-Format | 2,3 MB)

Anfrage

Zurück zur Auswahl

Hochwertige Bearbeitungszentren

Hochwertige Bearbeitungszentren

Hochwertige Bearbeitungszentren Hochwertige Bearbeitungszentren Hochwertige Bearbeitungszentren Hochwertige Bearbeitungszentren Hochwertige Bearbeitungszentren Hochwertige Bearbeitungszentren

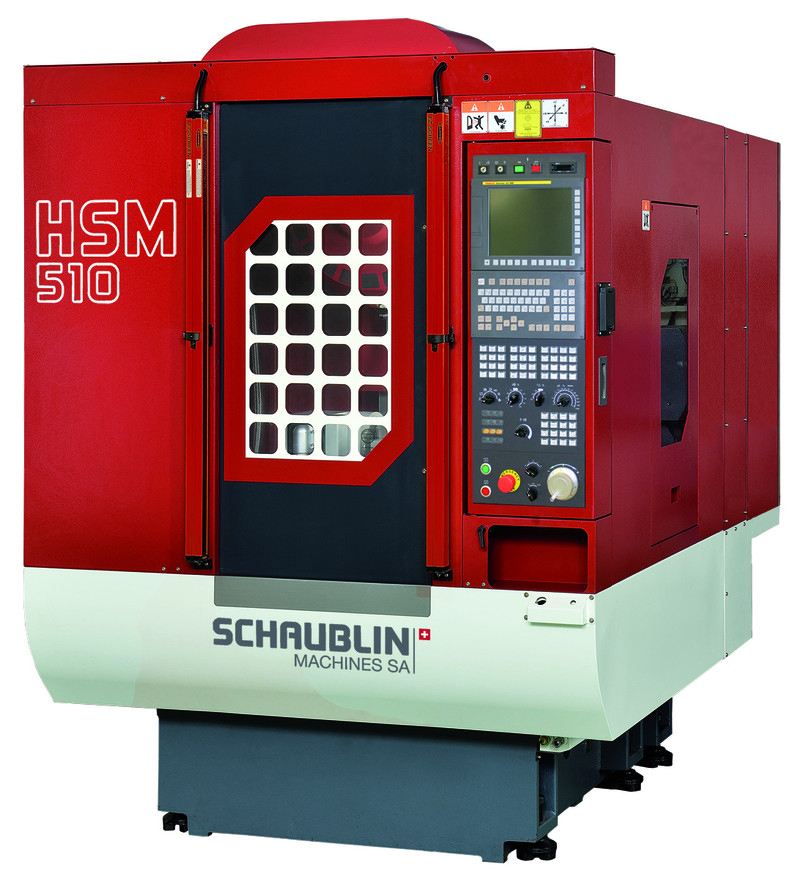

HSM 330 / 510 | Hoch Geschwindigkeit Bearbeitungszenter

HSM 330 und HSM 510 sind kompakte CNC- Hoch Geschwindigkeit Bearbeitungszentren, die eine hohe Qualität und Präzision gewährleisten. Mit ihrer Vielseitigkeit und ihrer höchst Steifigkeit, kann sie für eine breite Anwendungsvielfalt so wie auch für Prototypen und für kleinere oder größere Produktionen verwendet werden.Dank den außergewöhnlichen technischen Kapazitäten der Maschine sind alle Ausfallzeiten auf ein Minimum beschränkt, damit eine optimale Produktion gewährleistet werden kann und die höchst Präzision garantiert bleibt.

  • Hartgusseisen Struktur Meehanite
  • Breitere Gussbasis mit verstärkter Säule
  • Hochsteife Rollenführungen, Breite 30 mm
  • Achsen-Beschleunigung bis 1.5G, schneller Vorlauf-Achsen bis zu 60 m/min.
  • Hochleistungs-Spindel DDS
  • Hohe Drehbeschleunigung, 1 Sek. 1-24‘000 min-1
  • Luft / Öl Spindelschmierung für eine Maschine

DDS Spindelmotor
Thermisch isoliert, um den Wärmeverlust zu minimieren und eine hohe Genauigkeit zu gewährleisten.

Werkzeugwechsler

  • Frontal Werkzeugrevolver Ladegerät mit 20 Positionen.
  • Mechanischer frontaler Revolverwerkzeugwechsler in einer mechanischen Nocke montiert, um eine lange Lebensdauer und eine optimale Bedienung zu gewährleisten.
  • Die Spindel-Orientierung kann während dem Werkzeugwechsel so eingestellt werden, dass die Werkzeugwechselzeit auf ein Minimum (1,6 Sekunden) reduziert werden kann.

Linear Maßstab HEIDENHAIN

  • mit hoher Genauigkeit
  • Positioniergenauigkeit 4μ
  • Wiederholgenauigkeit 3μ

NKS Rollenführungen

  • Breite 30 mm, Kugelumlaufspindel Ø32 mm, Klasse C1.
  • Lange Lebensdauer, hohe präzise Konstruktion für hohe Leistungsfähigkeit/Traglasten, welche alle Vibrationen auf ein Minimum reduzieren.
  • Durch die Verwendung von Rollenführungen wird die Steifigkeit im Vergleich zu den Standardkugeln um 54% verbessert.

FANUC 0iMF Steuerung

  • 10.4“-Farbbildschirm. PCMCIA-Steckplatz für ATA-Karte und USB-Anschluss vorn.
  • Speicherlänge 640 Meter (512KB), Grafikanzeige, Manual Guide 0i, Taschenfräsen und Werkzeugstandzeitüberwachung.
  • Standardmässiges vielseitiges und sehr bedienerfreundliches Bedienpanel mit Funktionen wie Zyklusstart, Vorschubhalt, Wahlweiser Halt, Beeinflussung von Schnittvorschub- und Eilganggeschwindigkeit sowie Spindeldrehzahl, Betriebsartwahltasten.
  • Elektronisches Handrad als Standard.

Verkaufsbroschüre (PDF-Format | 3,3 MB)

Anfrage

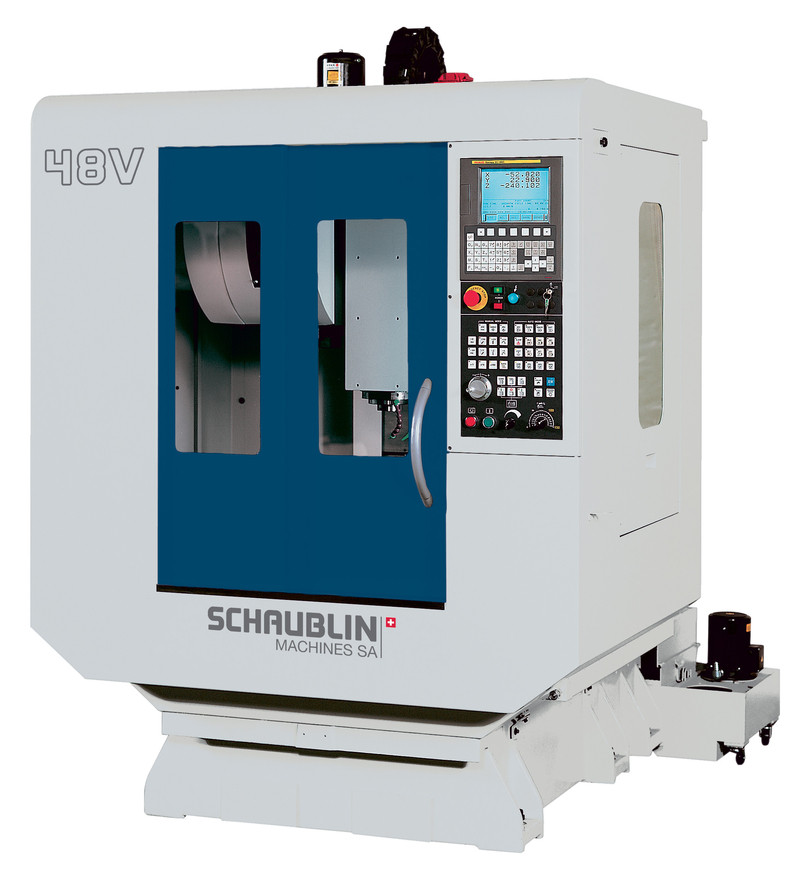

48-V | Kompakt Vertikaler Bearbeitungszenter

Schwere Gusskonstruktion für höchste Steifigkeit. Die Bauweise mit feststehendem Ständer und "C"-Rahmen gewährleistet eine optimale Stoßdämpfung. Feste und vorgespannte Kugelumlaufspindeln an allen Achsen erhöhen die Wärmebeständigkeit. Starre und wärmebeständige Spindel mit lebensdauergeschmierten Spindellagern. NC-Steuerung Fanuc 0i MC. Spindel mit einer Drehzahl von 10.000 min-1 und mit ISO 40-Konus. Längsverfahrweg (X-Achse) = 480 mm, Querverfahrweg (Y-Achse) = 400 mm, vertikaler Verfahrweg (Z-Achse) = 430 mm. Maschinengewicht 2,8 Tonnen. In der Grundausführung verfügen diese Maschinen über 3 Achsen, können aber zusätzlich mit einer vierten ausgestattet werden.

Technische Besonderheiten

X-/ Y-/ Z-Achsen 480 mm / 400 mm / 430 mm
Länge - Breite 600 mm / 400 mm
Höchstgewicht der Stücke 300 kg
Konus ISO 40
Motorleistung 7.5 kW
Drehzahl / Drehmoment 10’000 min-1 /47.7 Nm
ATC mit Schwenkarm 20

Verkaufsbroschüre (PDF-Format | 0 MB)

Anfrage

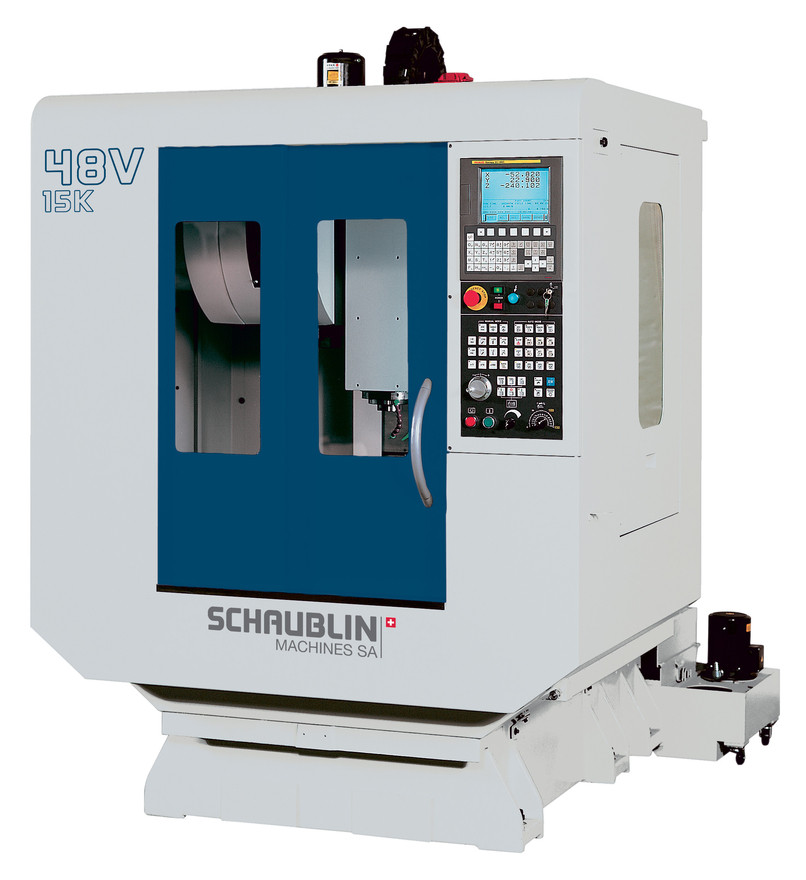

48-V-15K | Kompakt Vertikaler Bearbeitungszenter

Schwere Gusskonstruktion für höchste Steifigkeit. Die Bauweise mit feststehendem Ständer und "C"-Rahmen gewährleistet eine optimale Stoßdämpfung. Feste und vorgespannte Kugelumlaufspindeln an allen Achsen erhöhen die Wärmebeständigkeit. Starre und wärmebeständige Spindel mit lebensdauergeschmierten Spindellagern. NC-Steuerung Fanuc 0i MC. Spindel mit einer Drehzahl von 15.000 min-1 und mit ISO 30-Konus. Längsverfahrweg (X-Achse) = 480 mm, Querverfahrweg (Y-Achse) = 400 mm, vertikaler Verfahrweg (Z-Achse) = 430 mm. Maschinengewicht 2,8 Tonnen. In der Grundausführung verfügen diese Maschinen über 3 Achsen, können aber zusätzlich mit einer vierten ausgestattet werden.

Technische Besonderheiten

X-/ Y-/ Z-Achsen 480 mm / 400 mm / 430 mm
Länge - Breite 600 mm / 400 mm
Höchstgewicht der Stücke 300 kg
Konus ISO 40
Motorleistung 7.5 kW
Drehzahl / Drehmoment 10’000 min-1 /47.7 Nm
ATC mit Schwenkarm 20

Verkaufsbroschüre (PDF-Format | 0 MB)

Anfrage

Zurück zur Auswahl

60-CNC | Vertikaler Bearbeitungszenter

Schwere Gusskonstruktion für höchste Steifigkeit. Die Bauweise mit feststehendem Ständer und "C"-Rahmen gewährleistet eine optimale Stoßdämpfung. Feste und vorgespannte Kugelumlaufspindeln an allen Achsen erhöhen die Wärmebeständigkeit. Starre und wärmebeständige Spindel mit lebensdauergeschmierten Spindellagern. Ausstattung nach Wunsch mit einer NC-Steuerung Fanuc 0i MC oder Siemens 810 D. Längsverfahrweg (X-Achse) = 600 mm, Querverfahrweg (Y-Achse) = 540 mm, vertikaler Verfahrweg (Z-Achse) = 540 mm. Maschinengewicht 5,2 Tonnen. In der Grundausführung verfügen diese Maschinen über 3 Achsen, können aber zusätzlich mit einer vierten ausgestattet werden.

Technische Besonderheiten

X-/ Y-/ Z-Achsen 600 mm / 540 mm / 540 mm
Länge - Breite 750 mm - 540 mm
Höchstgewicht der Stücke 700 kg
Konus BT 40 / ISO 40
Motorleistung 15 kW
Drehzahl / Drehmoment 8‘000 min-1 / 95.4 Nm
Karussell Kapazität / Vertikalwechsler 20 24 (option)

Verkaufsbroschüre (PDF-Format | 0 MB)

Anfrage

Zurück zur Auswahl

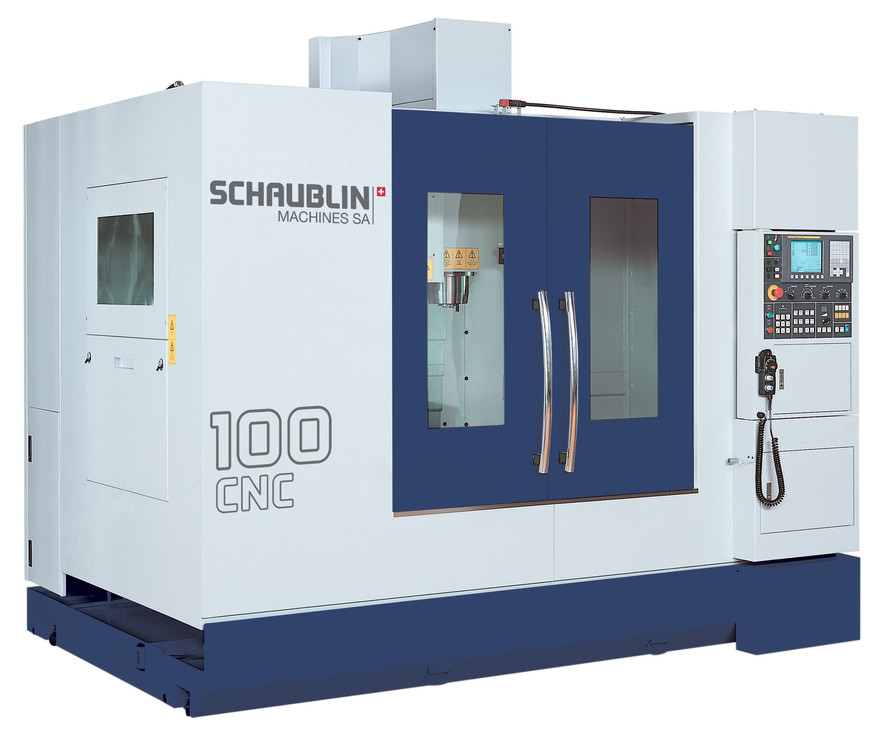

100-CNC | Vertikaler Bearbeitungszenter

Schwere Gusskonstruktion für höchste Steifigkeit. Die Bauweise mit feststehendem Ständer und "C"-Rahmen gewährleistet eine optimale Stoßdämpfung. Feste und vorgespannte Kugelumlaufspindeln an allen Achsen erhöhen die Wärmebeständigkeit. Starre und wärmebeständige Spindel mit lebensdauergeschmierten Spindellagern. Ausstattung nach Wunsch mit einer NC-Steuerung Fanuc 0i MC oder Siemens 810 D. Längsverfahrweg (X-Achse) = 1020 mm, Querverfahrweg (Y-Achse) = 540 mm, vertikaler Verfahrweg (Z-Achse) = 540 mm. Maschinengewicht 5,5 Tonnen. In der Grundausführung verfügen diese Maschinen über 3 Achsen, können aber zusätzlich mit einer vierten ausgestattet werden.

Technische Besonderheiten

X-/ Y-/ Z-Achsen 1‘020 mm / 540 mm / 540 mm
Länge - Breite 1‘120 mm - 540 mm
Höchstgewicht der Stücke 700 kg
Konus BT 40 / ISO 40
Motorleistung 15 kW
Drehzahl / Drehmoment 8‘000 min-1 / 95.4 Nm
Karussell Kapazität / Vertikalwechsler 20 24 (option)

Verkaufsbroschüre (PDF-Format | 0 MB)

Anfrage

Zurück zur Auswahl

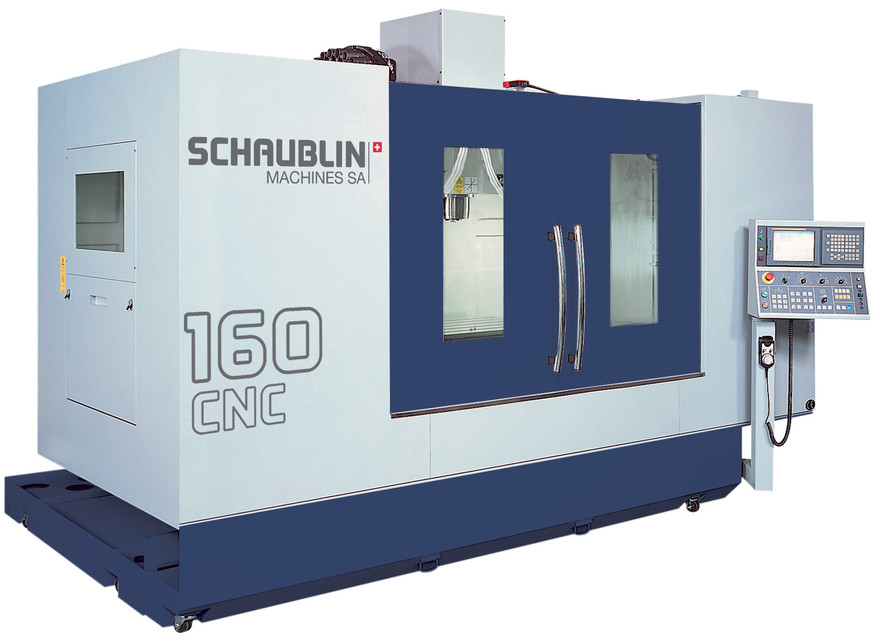

160-CNC | Vertikaler Bearbeitungszenter

Schwere Gusskonstruktion für höchste Steifigkeit. Die Bauweise mit feststehendem Ständer und "C"-Rahmen gewährleistet eine optimale Stoßdämpfung. Feste und vorgespannte Kugelumlaufspindeln an allen Achsen erhöhen die Wärmebeständigkeit. Starre und wärmebeständige Spindel mit lebensdauergeschmierten Spindellagern. NC-Steuerung Fanuc 0i MC. Spindel mit einer Drehzahl von 10.000 min-1 und mit ISO 40-Konus. Längsverfahrweg (X-Achse) = 480 mm, Querverfahrweg (Y-Achse) = 400 mm, vertikaler Verfahrweg (Z-Achse) = 430 mm. Maschinengewicht 2,8 Tonnen. In der Grundausführung verfügen diese Maschinen über 3 Achsen, können aber zusätzlich mit einer vierten ausgestattet werden.

Technische Besonderheiten

X-/ Y-/ Z-Achsen 1‘600 mm / 700 mm / 540 mm
Länge - Breite 1‘700 mm - 700 mm
Höchstgewicht der Stücke 1‘500 kg
Konus BT 40 / ISO 40&50 / SK 40
Motorleistung 26 kW
Drehzahl 10‘000 min-1 / 12‘000 min-1
Drehmoment 149 Nm
Vertikalwechsler 24 / 40 (option)

Verkaufsbroschüre (PDF-Format | 0 MB)

Anfrage

Zurück zur Auswahl

Lager-Maschinen

Sie interessieren sich für ein Maschinenmodell, das direkt ab Lager verfügbar ist? Dann sind Sie hier genau richtig. Und falls Ihr Wunschmodell noch nicht in unserer Datenbank ist, kontaktieren Sie einfach die erfahrene SCHAUBLIN-Vetriebsmannschaft. Unsere Experten kümmern sich umgehend um Ihr Anliegen.

225 TM-CNC | Hochpräzisions-Drehmaschine
